1.1. 人机界面

电力监控系统人机界面(MMI) 是基于对一系列图、窗口和功能键的应用。 操作员可以支配一个或多个彩色监视器。利用键盘、鼠标或跟踪球的帮助下发命令。在污浊和侵蚀性的环境中,可以使用触摸屏。


过程控制图形是所有过程控制与监视系统的结合。他们显示整个结构的主特性与参数。通过显示操作员实际需要的信息,避免任何无用的显示,使得操作员对基本的信息一目了览。







操作员可以打开窗口得到更多的相关信息,或通过控制特殊的对象,比如断路器、模拟设置值等。

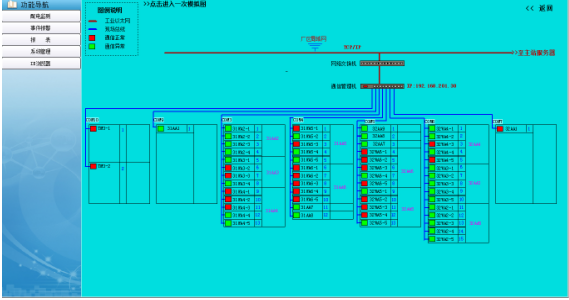

1.2. 系统接线图

过程图形中包含变电站需要的所有相关的过程信息。以单线图的形式显示主设备的形状及各种运行状态,合、分等,和控制状态(当地、远方、闭锁、模拟等)。其他的信息例变压器的分接头位置,根据需要也可以显示。除了实际的电压与系统频率监视以外,其他的测量值比如电流与功率根据需要也可以显示。所有在显示图中的信息将被周期地刷新。


操作员可以控制变电站单线图中不同的对象。比如断路器、隔离开关、接地刀闸、变压器分接头等等。

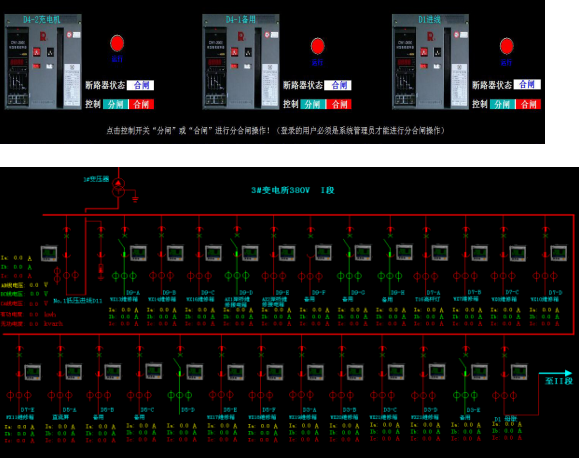

1.3. 运行操作


监控系统的人机界面的操作非常直观。操作员只需点击子系统中他感兴趣的符号(例如断路器),然后一个窗口打开,显示一系列操作,比如打开或闭合断路器,测试断路器,断路器参数,断路器报警状态等。


根据被控制的项目的重要性,以上步骤可能是省略的或加上更安全的特性比如密码确认。 当一个控制操作在执行,有关项目的符号或用不同的颜色显示,或闪烁。任何反馈指示都被立刻报告并传到屏幕及被记录,多数情况下,反应时间少于1秒。

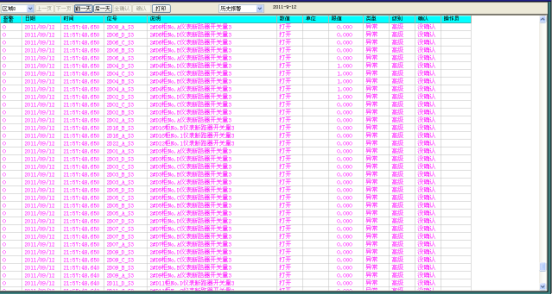

1.4. 报警处理

在监控系统中,所有的报警将被激活通过过程数据库,然后在人机界面上醒目提示。

计算机内部的扬声器或外接音箱可用于播放声音,每一个报警级别可用不同的声音,以区分它的重要性。过程目标有一个确认特性用于操作员手动确认。报警可以闭锁、退出使用、临时退出使用。



除系统事件报警外,对各个回路可以设定电流电压上下限,系统将判断是否超限从而进行报警。其它状态、数据也可以报警。


报警还可以选择使用声光报警器,一旦有报警时,可以根据报警类型进行声或光及报警及有不同的报警声音。

还可以根据需要在报警时拨打电话、发送短信。

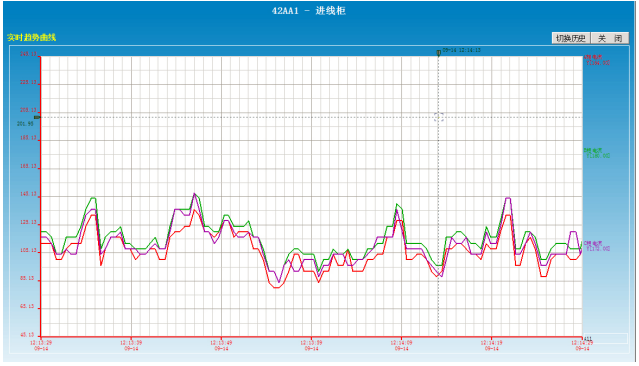

1.5趋势图


趋势图以曲线、表格或棒条的形式来显示。每一个过程信号,模拟值或二进制值都可以以曲线的形式显示。在一个趋势图中,最多九条趋势线显示。假如要求不同的坐标,多Y轴可以配置。 当配置多时标轴时,每天电流的曲线可以与前一天的比较。 另外当前显示曲线的精确数字值,包括时标,可以输出到一个文件中。

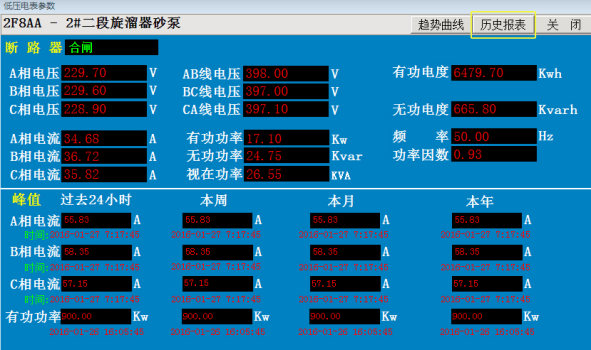

1.6. 峰值计算

对电流电压,可以计算最大峰值。

计算24小时内、一周内、一月内、一年内的峰值。

1.7. 电能计算

一般智能电表,其电度均是累计数据,一直累加的。而我们实际中,需要的是每日、每周、每月及每年使用的数据,人工抄表中都需要进行使用两次抄表值进行计算,抄表时间不一致也导致计算有差别。

在本系统中,数据采集完全自动,并且一般均在秒级内采集数据,基本实现同时刻读取数据。数据采集后,系统中将自动计算出每日、每周、每月、每年的电度值,在报表查询到的数据为已经计算处理的值,而不必再人工计算。

每日电度:当天00:00:00~23:59:59

每周电度:周一00:00:00~周日23:59:59(可根据需求调整)

每月电度:每月100:00:00~每月最后一天23:59:59

每年电度:1100:00:00~123123:59:59

1.8. 报表

电力监控系统中所有需要的数据都能以图的方式、用曲线图、棒图来显示,或者预处理成为表的方式来报告。

系统中提供多种报表,对每个智能电表回路提供电流、电压、电度(累积值)实时和历史报表;可以根据需要设计按变压器或进线柜或其它分组方式的报表;

对电度报表,系统提供自行配置报表工具,可以将自己所需要的回路放在一个报表中,并且可以重复在不同报表中。根据需要还可以实现自动以邮件方式发送给指定的人员。


它允许设置大多数 必需的报表,例如:

·  历史报表 (日,星期,月,年)

·  统计数据

·  电量测量

·  最大、最小、总计、累计、平均

文件以透明的格式建立,并可以被其他电子制表软件程序,如MS Excel 等,读取。





如有其它特殊计算需求(如分班次),可以根据需要进行开发处理。


1.9. 电力线动态着色

越来越多的要求,单线图能动态地、根据电压等级,以颜色显示。主接线着色根据电站实际运行情况对变电站一次单线图进行着色,以不同的颜色表征线路的各种运行状态。由于做单线图和图形的改变的工程量是非常耗时、工程化的,而且不能重复使用。一个单线图包含几个标准的元件(开关、变压器、线路等),这些设备在单线图中,全部连接在一起。每一个元件库包括它的拓扑信息、建立电力网络必需的因素。因此,作为连接二个元件库(例刀闸)的母线也作为一个元件库被提供。一旦利用图形编辑功能的图形完成以后,拓扑生成用来计算连接到电力网上所有的连接点的拓扑结构,同时生成文件,用于实时颜色计算。单线图允许被分成几个图形,但使用同一个电力拓扑结构。为了整合本地变电站母线颜色,到整个网络的拓扑结构中,一个特殊的指示器元件库用于输入/输出颜色信息。一旦数据文件生成,母线颜色程序可以从单线图的监视对话框中启动。

1.10. 回路编号名称设置

各个柜回路编号或名称,可以进行设置。

有变化或是需要改变时,可以在对应的一次图上


对应的编号或是名称上点击,将弹出一个输入框,让您输入新的编号或名称。这些编号或名称改变后,在报表中显示的也将同步改变。

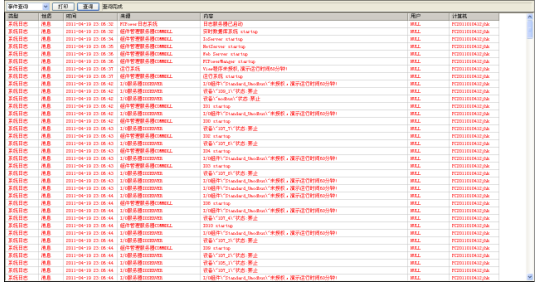

1.11. 事件处理

过程目标在它们每次状态改变时,激活的事件特性将与时标一起保存在动态事件缓冲区中。操作员从事件列表图形中,可看到事件的描述内容。事件列表能根据它们的站号、信号名称、子系统名称、日期与时间分类查寻。事件列表每天可储存10000条。事件以每天的文件储存并能保存10年时间。


为了更好的显示事件列表,事件类型以颜色区分显示。
